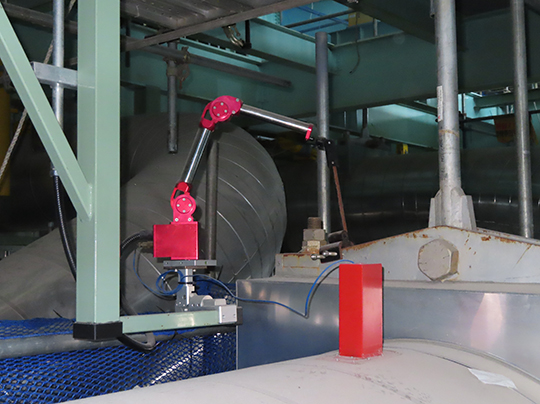

배관 3차원
변위 측정
배관 3차원 설계 변위와의 비교를 통하여 설비의 건전성 및 수명평가의 중요 자료로 활용합니다.
![](/_files/pages/20240326//8ecb7432de91ff577f8b0f5e92fb86c5.jpg)
방법

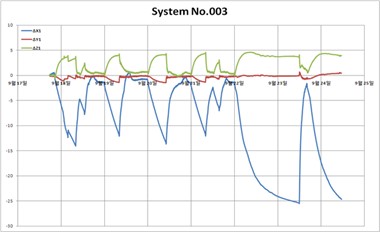

운전 중 3축 변위측정
- 측정범위 : 축별 ±200mm
- 정밀도 : 축별 ±0.5mm
- 측정간격 : 1회/분
참고규격
시방서
수행 실적
![](/html/images/sub/pride-2023.png)
- 한국수력원자력 - 한울#3,4,6
- 한국수력원자력 - 한빛#5
![](/html/images/sub/pride-2022.png)
- 한국수력원자력 - 신고리#1,2
- 한국수력원자력 - 한울#5
- 한국수력원자력 - 한빛#6
- 한국수력원자력 - 신월성#1
![](/html/images/sub/pride-2021.png)
- 아랍에미레이트 - BNPP#4
![](/html/images/sub/pride-2019.png)
- 아랍에미레이트 - BNPP#3
- 한국수력원자력 - 신한울#2
![](/html/images/sub/pride-2016.png)
- 한국수력원자력 - 신고리#4
- 한국수력원자력 - 한울#1,2
- 한국수력원자력 - 삼척 빛드림#1,2
- 아랍에미레이트 - BNPP #1,2
![](/html/images/sub/pride-2015.png)
- 한국수력원자력 - 한울#1
![](/html/images/sub/pride-2013.png)
- 한국수력원자력 - 신고리#3
![](/html/images/sub/pride-2012.png)
- 한국수력원자력 - 신월성#2
![](/html/images/sub/pride-2011.png)
- 한국수력원자력 - 신월성#1
- 한국수력원자력 - 신고리#2
![](/html/images/sub/plantmaintenance04.jpg)
응력(변형률) 측정
설계수명 이전 문제가 발생되는 설비의 원인 규명 및 건전성 평가를 합니다.
![](/html/images/sub/plantmaintenance10.jpg)
![](/html/images/sub/plantmaintenance11.jpg)
![](/html/images/sub/plantmaintenance12.jpg)
![](/html/images/sub/plantmaintenance13.jpg)
방법

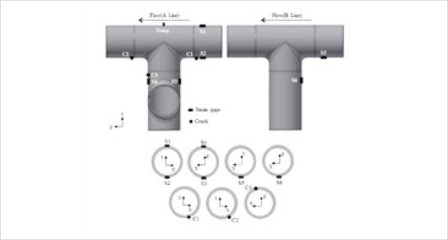

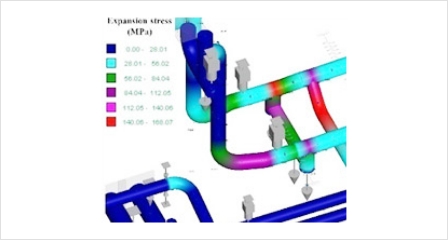

응력해석(위치선정)
- AutoPipe(Version V8i)
- Ansys Mechanical (V 16.0)

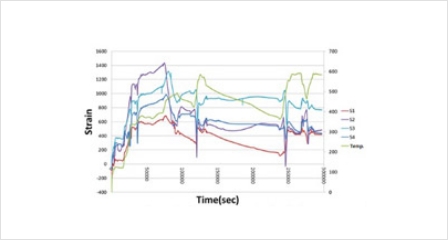

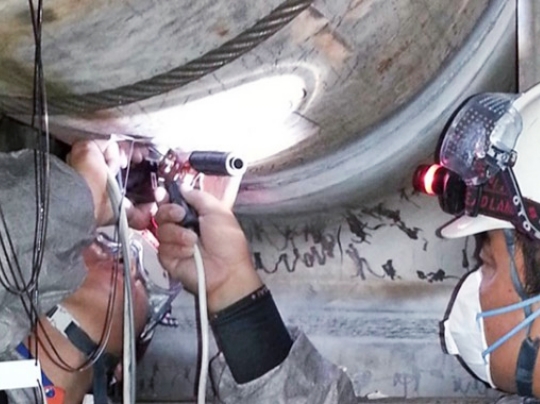

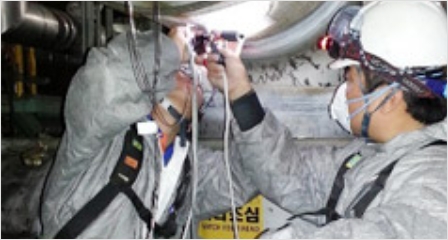

SG 설치 및 데이터분석
- 측정범위 : Max. 650℃
- 저장간격 : 1회/분
참고규격
ASTM E251
Strain Gauge User’s guide TML
