Safety Plus System 노내비계 스마트 안전관리 시스템

노내비계 스마트 안전관리 시스템은 어둡고 소음이 많은 보일러 노내 작업의 안전을 위해 개발되었습니다.
SKYFFOLDING™ Systems와 함께 적용하여, 위험요소가 많은 노내비계의 하중·변위측정·작업자 모니터링·알람모듈을 설치하여 노내비계 및 근로자의 안전을 효율적으로 관리할 수 있습니다. 또한, 시스템 비계 등 다양한 환경에 확대 적용 가능합니다.

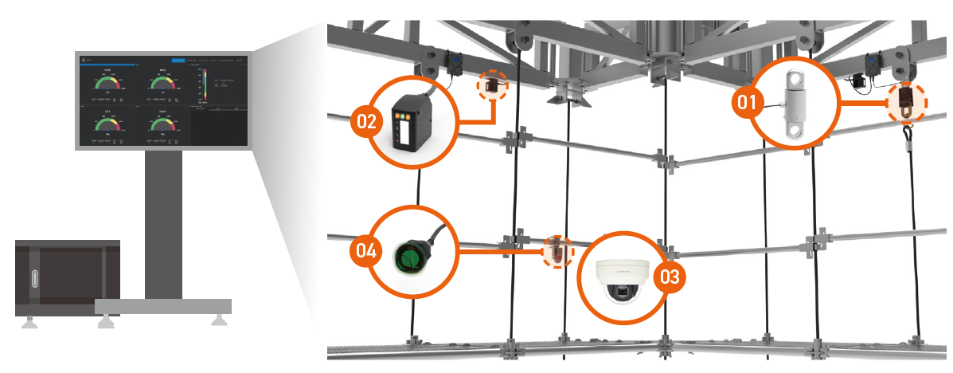

주요구성

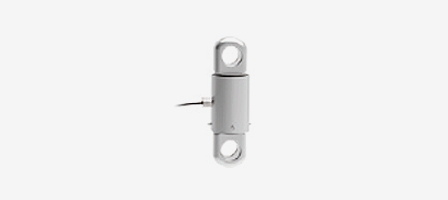

하중 측정 모듈

노내비계의 하중 분포를 실시간으로 감시하여 비계 시스템의 편하중에 의한 사고를 방지하며, 노내비계의 하중 변화를 감지하여 노내 작업자의 잔류 여부를 확인할 수 있습니다.

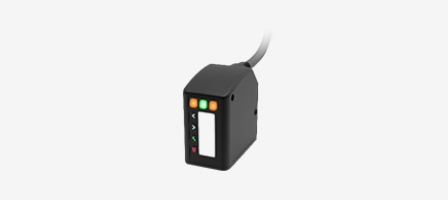

변위 측정 모듈

노내비계가 설치된 지지부위의 변위를 측정하여 변형 발생 여부와 변위 이상을 감시할 수 있습니다.

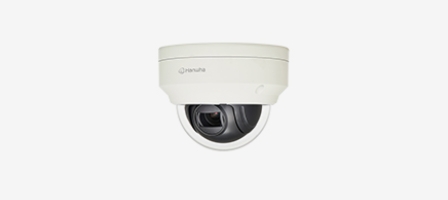

작업자 모니터링 모듈

상하좌우, Zoom In/Out 기능, 모션감지 기능이 포함되어 있기 때문에 보일러의 4개 면 모두 감시가 가능합니다. 또한, 작업자의 위치와 상태 확인이 가능하여 노내 작업자의 잔류 여부를 실시간 확인할 수 있습니다.

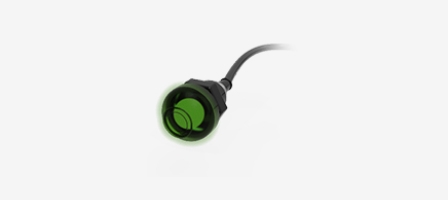

알람 모듈

노내비계의 정격하중 및 작업하중의 초과나 상하부 지지 플랫폼의 변형 등 이상상태가 감지되면 노내 작업자에게 위험을 알려줍니다.

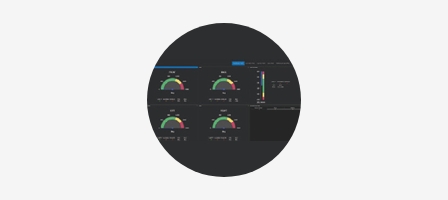

Safety Plus Server&Client

서버와 클라이언트 소프트웨어로 구성되어 측정한 하중과 변위 데이터 수집 및 저장이 가능합니다. 이상 하중 및 이상 변위 감지 시 알람이 작동하여 작업자에게 위험 신호가 전달됩니다. 또한, 과거 이력 조회 기능을 통해 하중과 변위의 경향 및 시스템의 오류 관리도 가능합니다.

제품특징

노내 작업자 관리·감독에 용이

노내비계의 편하중 및 지지부 이상 변위를 실시간으로 감지합니다. 이상 변화가 감지되면 이를 작업자에게 경고해주어 작업자의 불안감을 해소할 수 있으며 관리자의 감독을 용이하게 합니다. 또한 보일러정비 작업 후 노내의 잔류 작업자를 확인할 수 있습니다.

데이터를 시각화한 사용자 친화적인 프로그램 Safety Plus

Safety Plus System은 Server와 Client로 구성되어 있습니다. 실시간으로 하중과 변위데이터를 수집·저장·관리합니다. 특히 Safety Plus Viewer 프로그램을 통해 노내비계의 상태, 작업자 유무를 3D 상태로 관찰할 수 있습니다. 실시간 열화상 영상 확인, 과거 데이터 이력 추이 분석, 알람 이력 추적 관리 등의 기능도 있습니다.

노내비계 시스템 변형, 붕괴 예방

노내비계에 작용하는 하중, 보일러 튜브의 변위를 실시간으로 감시하여 이상 상황에 즉각적으로 대응할 수 있습니다.

안전한 작업 환경 구축(Option)

동시에 웨어러블 디바이스를 활용해 작업자의 위치 정보를 제공받을 수 있어, 작업자의 출입내역을 확인할 수 있습니다. 또한 무선센서를 활용해 온도·습도·산소·이산화탄소·먼지농도 등의 노내 작업 환경 정보를 제공합니다.
