Manufacture

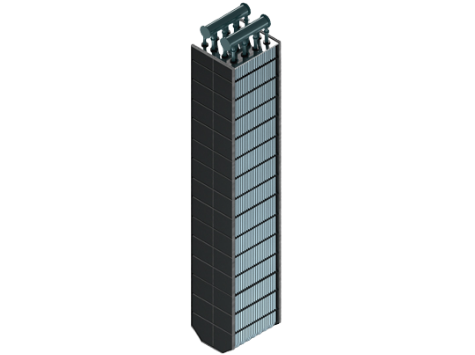

가스재열기 Gas Gas Reheater

연돌에서 발생하는 백연 현상 저감을 위한 배기가스 가열 장치입니다. 클레스의 GGH는 기존의 GGH와는 달리 손상된 Tube만을 교체 정비가 가능합니다. Tube Bundle을 지지하는 Suspension의 부분 교체가 가능하도록 조립식 Frame을 적용한 국산 기술의 GGH Cooler&Heater 입니다.

필요성

청정가스 재가열 기술개발 국산화로 친환경 산업 경쟁력 강화 : 배연탈황공정에서 Flue Gas는 Cooler를 거쳐 흡수 탑에서 탈황(SO2)처리되는 이 과정에서 Gas는 흡수탑을 거치며 온도가 낮아지며 백연현상이 발생함. 이를 저감하기 위해 Cooler에서 흡수한 열을 이용하여 청정가스를 재가열하는 Reheater의 국산화 개발이 필요

교체 정비 가능 GGH를 통한 비용절감 : 현재 사용되는 GGH는 정비가 불가한 제품으로 Tube 폐쇄율(10%)이 높아질 경우 폐기해야 하므로 운영에 많은 비용이 소요되어, 손상된 Tube만을 교체 정비 가능한 GGH이 필요

제품 특징

내산성, 내화학성, 보수성이 우수한 재질 사용

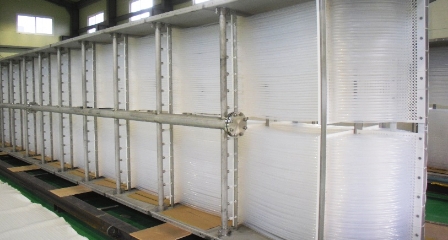

Tube 자체를 Teflon으로 제작하여 내산성, 내화학성, 내구성이 우수합니다. Flexible(유연)한 형상으로 Tube 자체의 정비 및 교체가 용이합니다.

전열 면적 증가에 의한 열효율 향상

본 제품은 기존 제품보다 약 9%의 전열 면적을 증가시켜 열효율을 향상시킵니다.

통풍력 개선을 위한 최적 설계

튜브 간격 및 사이즈의 설계로 온도 분포, 정압력 분포, 유속 크기 분포, 통풍력 등 차압 개선 효과가 큽니다.

내구성을 위한 최적 설계

별도의 Tube 고정 장치를 설치하여 Tube 접촉면을 넓혀 설계 Tube의 마모에 의한 손상을 최소화합니다.

정비성의 향상

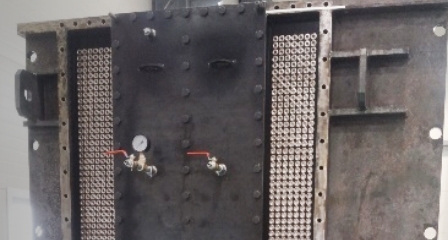

기존 제품은 Tube 손상 시 Tube가 Header box와 고정되어 있어 Plugging 한 후 폐쇄율이 10%를 넘어갈 경우 정비가 아닌 Bundle 자체를 교체하는 구조였으나 본 제품은 Teflon Tube가 개발된 Connector로 개별 조립되는 방식으로 구성되어 Tube 파손 시 손상 Tube의 개별 교체가 가능합니다. 또한, 맨홀만 개방되면 작업자의 투입으로 Bundle을 들어내지 않고도 Duct 현장 내에서 Tube 교체 가능합니다.

정비성 향상을 위한 최적 설계(Cover 측 개폐 시 정비 및 작업 편리성 향상)

Header Pipe의 개선으로 현장 정비 시 주변 환경의 간섭 개선과 시간을 단축할 수 있습니다.

취득인증

개발선정품

탈황 GGH Reheater

특허

백연 제거용 가열기

납품실적

  • 한국서부발전 - 평택
  • 한국남동발전 - 여수#2
  • 한국남동발전 - 여수#2(현장과제)
